連動コンクリート舗装金型

最大 100,000 サイクルの耐用年数を想定して設計されたインターロッキング コンクリート舗装型は、舗装の厚さに対応します 50mm、60mm、80mm、100mmがあり、ブロックの形状やパターンもカスタマイズ可能です。の組み合わせ 高硬度、交換可能な部品、取り外し可能な構造により、メーカーは安定した生産を維持し、 長期的な金型コストの管理。

生産する必要があるブロックに合わせて設計

1. 複数の舗装厚さのオプション

PRO は、さまざまな舗装要件に合わせて、50 mm、60 mm、80 mm、100 mm の舗装厚さをサポートします。金型の構造 必要なブロック寸法、表面パターン、生産仕様に応じてカスタマイズすることもできます。

2. カスタマイズされた連動パターン

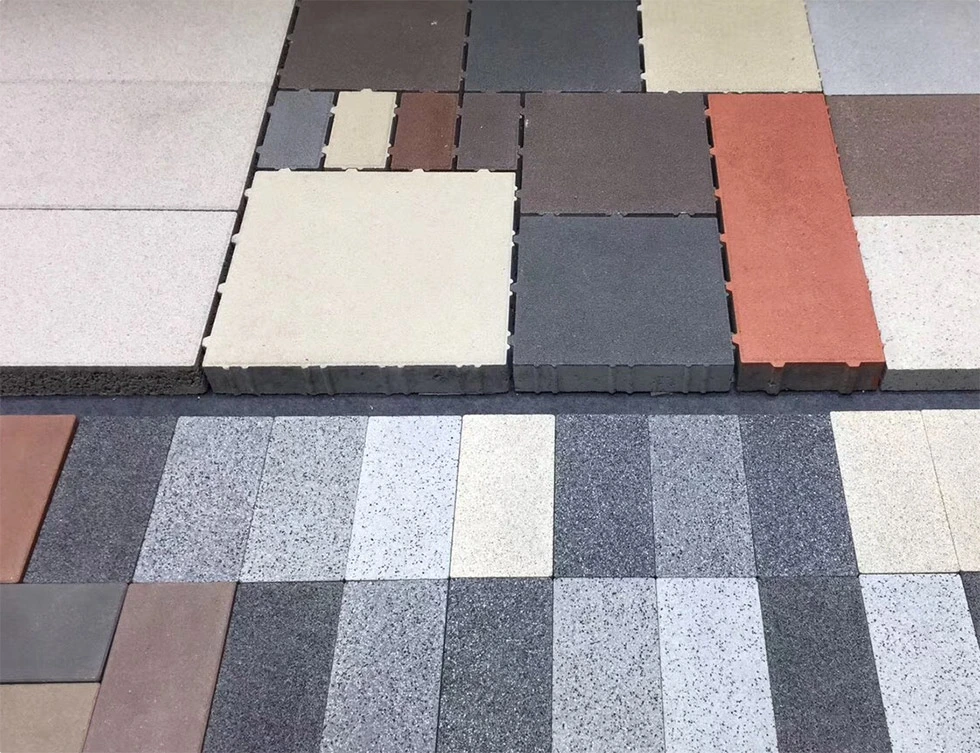

プロジェクトが異なれば、舗装の形状や表面デザインも異なります。 PRO はカスタマイズされた金型キャビティを開発できます 顧客の図面または完成したブロックのサンプルに従って、メーカーが連動式舗装機を製造できるようにします。 透水性舗装ブロック、芝生舗装材、点字ブロック、その他コンクリート製品。

3. MASA および HESS マシン用に設計

インターロッキングコンクリート舗装金型は MASA および HESS ブロック製造機用に設計されており、適合させることもできます。 他の多くのコンクリートブロック生産システムにも適用されます。機械型式、設置寸法、金型高さなど 製造前に技術パラメータを確認できます。

PRO ペーバーモールドが使用される場所

1. 都市道路と地方自治体のプロジェクト

PRO インターロッキング コンクリート舗装金型は、歩道、歩行者用道路、 自転車レーン、市の広場、バス停、点字舗装システムなど。さまざまな表面パターンが可能 機能的および視覚的な要件を満たすように選択されています。

2. 公園と景観地域

PRO 金型で製造されたコンクリート舗装は、公園の小道、景勝地、中庭、緑地、花壇に適しています。 ベッド、レクリエーションエリア、景観のよい歩道など。カスタマイズされたパターンにより、舗装製品との統合が可能になります。 さまざまな建築様式。

3. 駐車場および工業用地

駐車場、工場用道路、工業団地、オフィス前庭、商業地などに使用できる金型です。 予想される交通量と用途に応じて、異なる厚さと構造構成を備えた舗装ブロック 要件。

4. 透水性・エコロジー舗装

カスタマイズされた金型構造は、透水性舗装、芝生舗装、雨水管理舗装、川岸に使用できます。 排水性と環境性能が重要な保護ブロック、および生態学的景観製品。

金型を長持ちさせるのはなぜですか?

1. 高硬度金型インサート

金型インサートは HRC 60 ～ 65 に達し、タンパー ヘッドの硬度は HRC 60 ～ 62 に達します。高い硬度により耐久性に優れています コンクリート骨材との繰り返しの接触や連続的な機械振動によって引き起こされる摩耗。

2. 真空浸炭処理

PROは真空浸炭技術を採用しており、浸炭層は約1.2～1.35mmです。治療が改善される 金型構造の機械的強度を維持しながら、表面硬度と耐摩耗性を向上させます。

3. 一体型フレーム熱処理

一体型フレームには制御された熱処理が施され、構造の安定性が向上します。これは変形を軽減するのに役立ちます 繰り返しの生産中に安定した舗装寸法を実現し、長期間の稼働期間にわたって安定した舗装寸法を実現します。

4. 高級合金鋼

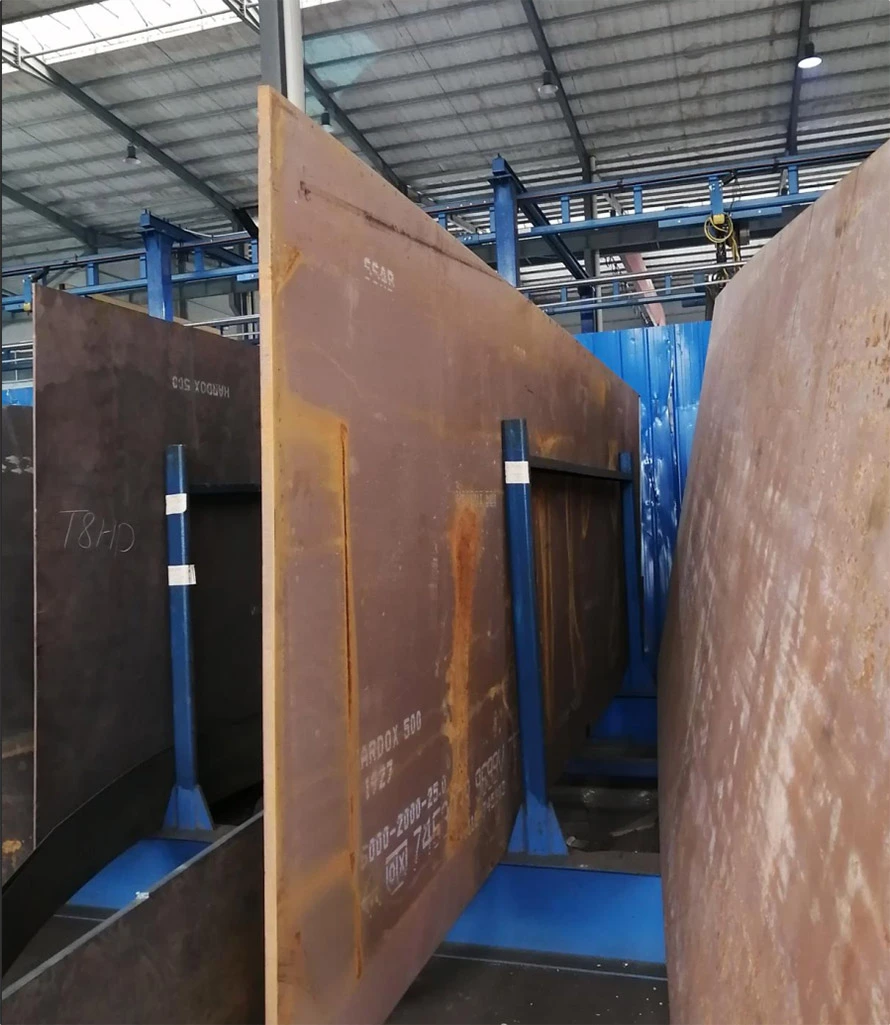

重要な金型コンポーネントには、高品質の鋼材サプライヤーから調達された特殊合金材料が使用されています。の 材料の選択は、硬度、靱性、耐摩耗性、耐用年数のバランスを考慮して行われます。

金型全体を交換せずにメンテナンスが可能

1. 交換可能なベースプレートボルト

金型ベースプレートは交換可能なボルトを使用しており、摩耗した締結部品を個別に交換できます。これ 日常のメンテナンスが簡素化され、不必要な交換コストが削減されます。

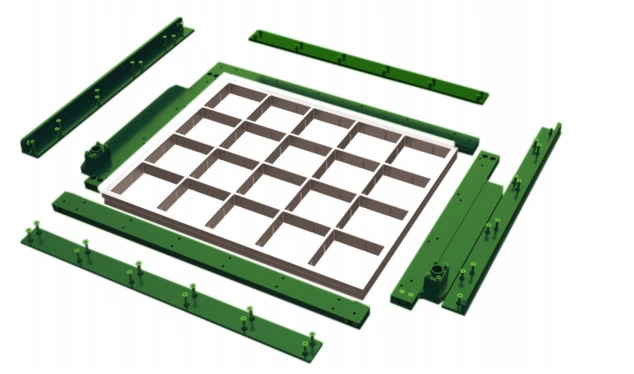

2. 着脱可能なネジロック構造

自由に組み立て可能なネジロック設計により、メンテナンス時に主要な金型コンポーネントを分解できます。 必須です。永久溶接構造と比較して、取り外し可能な設計により、柔軟性が向上します。 コンポーネントの交換とメンテナンス。

3. 交換可能な重要なコンポーネント

個々の金型コンポーネントが使用限界に達した場合、代わりに対応する部品を交換できます。 完全な型を廃棄します。このアプローチにより、ダウンタイムが削減され、長期的な経済効率が向上します。 舗装機の製造。

完成した舗装の品質を向上させる

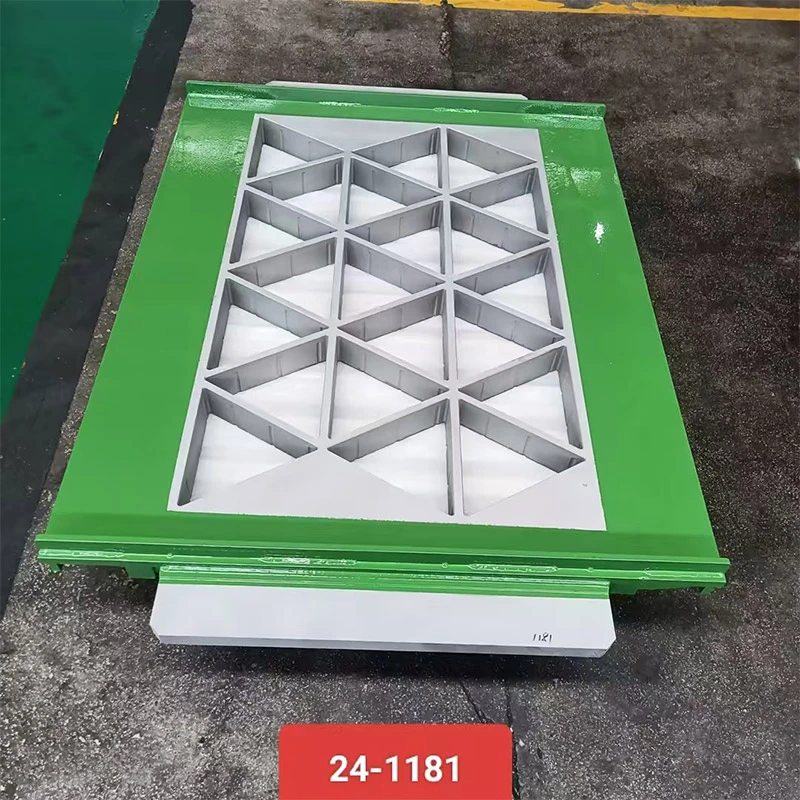

1. 滑らかな内部キャビティ

金型キャビティは精密に加工されており、滑らかな成形面が得られます。これにより、脱型が容易になり、 完成したコンクリート舗装のきれいなエッジと一貫した表面を維持します。

2. 加熱補助型上型プレート

上型ベースプレートには加熱装置を装備し、成形中の材料の粘度を下げることができます。これ 表面品質を向上させ、より一貫した完成した舗装に貢献できます。

3. ダンピングラバーを備えたフレキシブルシューズ

柔軟なシューの設計には、型枠とコンクリートの間の相互作用を改善するための減衰ゴムが組み込まれています。 圧縮中の材料。これにより、より均一な石の分布が促進され、表面仕上げが向上します。 完成した舗装ブロック。

納品前の品質管理

PRO は独自の品質試験ラボを運営し、生産中に重要な金型パラメータを検査します。硬度、 浸炭深さ、寸法、部品構造、その他の重要な特性が基準に従ってチェックされます。 生産要件。

製造プロセスでは、人的ミスを減らすために機械化された生産と標準化された手順も重視されています。 これにより、PRO は異なる生産バッチ間でより一貫した金型品質を維持できます。

技術仕様

購入者がよく尋ねる質問

1. PRO 舗装金型はどのくらいの期間使用できますか?

この金型は、最大 100,000 生産サイクルの耐用年数を想定して設計されています。実際の耐用年数は以下によって異なります コンクリート配合、骨材の特性、機械の操作、生産頻度、メンテナンス条件。

2. PRO は既存の舗装設計に基づいて金型を作成できますか?

はい。 PROは、顧客の図面、サンプル、必要なブロック寸法、表面に従って金型をカスタマイズできます パターンやマシンの仕様など。

3. MASA、HESS以外の機械でも金型は使用できますか？

はい。金型は MASA および HESS 機械用に設計されていますが、PRO は他の機械に従って金型構造を開発できます。 機械の技術的パラメータを確認した後、ブロック製造機のモデルを作成します。

4. 金型は完全に溶接されていますか?

必ずしもそうとは限りません。 PROは取り外し可能なネジロック設計を提供し、溶接構造も選択可能 顧客の要求に応じて。ネジロック構造は、次のようなお客様に特に適しています。 メンテナンスとコンポーネント交換の容易さを優先します。

5. 100,000 サイクル設計の主な利点は何ですか?

金型の寿命が長くなることで、金型の交換、生産の中断、メンテナンスの頻度を減らすことができます。 経費。大量のブロック製造業者にとって、これは生産サイクルごとの金型コストの削減に貢献できます。
